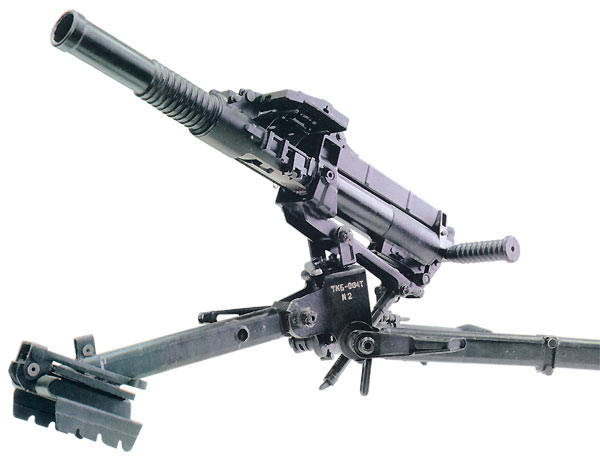

| 40-мм
автоматический
станковый
гранатомет
ТКБ - 0134
«КОЗЛИК» на
пехотном
станке |
40-мм
автоматический
станковый
гранатомет
ТКБ - 0134
«КОЗЛИК»
разработан
по
инициативе
Валерия
Николаевича
Телеша,
чтобы
получить
легкий
комплекс под
новый 40-мм
безгильзовый
выстрел,
который
должен был
вдвое
превосходить
30-мм
автоматический
станковый
гранатомет
АГС - 30 «Пламя»
по боевым
характеристикам.
Идеей
заинтересовались
военные, и с 1980
г. начались
утвержденные
ими
научно-иследовательские
работы, а к
ним
подключили
создателей
боеприпасов
из ГНПП
«Прибор».
Первый
вариант,
ТКБ-0134, как и
последующие,
был
системой с
автоматикой
газоотводного
типа, с
запиранием
канала
ствола
поворотным
затвором.
Капсюль
гранаты
разбивал
ударник,
служивший и
газовым
поршнем,
жестко
связанным с
затворной
рамой. Перед
выстрелом
подвижные
части
находились
в крайнем
заднем
положении,
подача ленты
с
боеприпасами
на линию
досылания
происходила
при откате,
при
взаимодействии
рычага
подачи с
фигурным
пазом
затворной
рамы, а при
накате
боеприпас
попадал в
ствол и
последний
запирался.
Хотя
схема
автоматики
была
традиционной,
этого не
скажешь о
весьма
оригинальном
конструктивном
решении.
Внутри
кожуха по
направляющим
перемещается
затворная
рама с
затвором
внутри. В нем
находится
поршень-ударник,
а уже в нем —
возвратная
пружина.
Таким
образом, все
узлы
смонтированы
концентрически
относительно
друг друга и
соосно со
стволом. Это
обеспечило
надежную
работу
элементов
запирания,
отпирания и
подачи
боеприпасов
без
перекосов и
дисбаланса.
 |

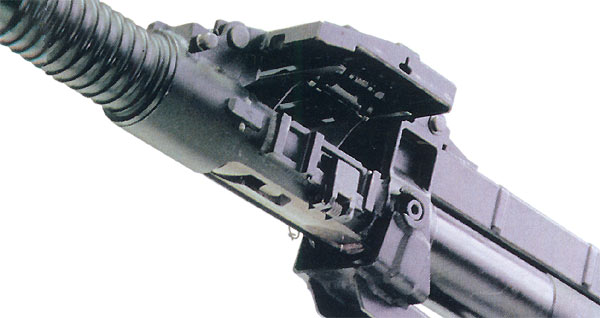

| ТКБ -
0134 «КОЗЛИК»,
приемник
ленты |
 |

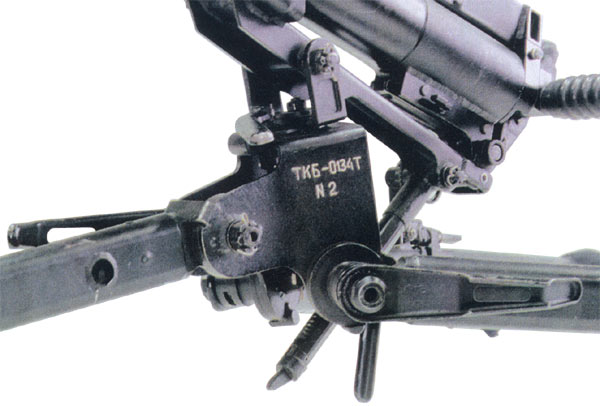

| ТКБ -
0134 «КОЗЛИК»,
Основание
станка |
Как
показали
испытания,
безгильзовые
выстрелы
позволили
создать
простое,
легкое
оружие с
отличными
баллистическими
характеристиками.
Достаточно
сказать, что
один из
первых
вариантов
ТКБ-0134 весил
со станком 16
кг, дульный
импульс у
него был
выше, чем у
АГС - 30
«Пламени»
при такой же
кучности
попаданий
при
автоматической
стрельбе.
К
концу 80-х гг.
Телеш и его
товарищи
отработали
схему
гранатометного
комплекса,
которому,
после
испытаний
опытного
образца,
присвоили
название
«Козлик».
 |

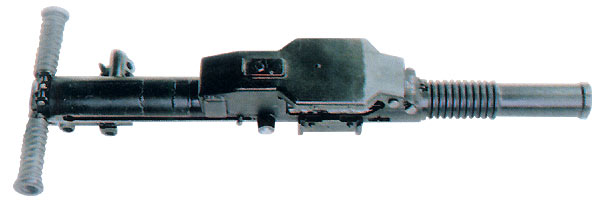

| ТКБ -
0134 «КОЗЛИК»,
без станка,
вид сверху |
 |

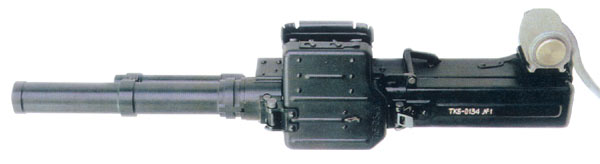

| ТКБ -
0134 «КОЗЛИК»
оснащенный
электроспуском
для
установки
на технике
|
 |
|
 |

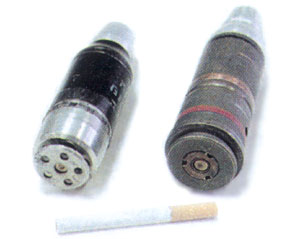

| 40-мм
безгильзовый
выстрел |
|
Безгильзовая
граната с
двухкамерным
баллистическим
двигателем
короче
гильзовой
того же
калибра, а
значит,
обладает
большим
зарядом, дает
больше
осколков, то
есть в
конечном
счете
гораздо
эффективнее
|
Журнал
«Оружие» № 4/1999
|
