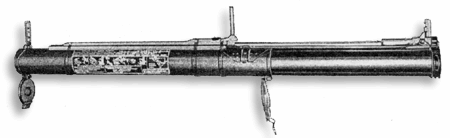

РПГ-18 «Муха» в боевом положение

В 1971 году были проведены полигонные испытания первой отечественной системы одноразового применения - реактивной противотанковой гранаты РПГ-18 «Муха». По результатам полигонных и войсковых испытаний реактивная противотанковая граната РПГ-18 «Муха» была принята на вооружение Советской Армии в 1972 году.

Граната РПГ-18 предназначалась для замены ручных противотанковых кумулятивных гранат типа РКГ-3 с целью усиления огневых возможностей стрелковых подразделений в борьбе с бронированными средствами противника.

РПГ-18 «Муха» в походном положение

РПГ-18 «Муха»

Один из первых вариантов РПГ-18, отрабатывавшийся в процессе испытаний с металлической прицельной планкой.

Пусковое устройство гранаты представляет собой гладкостенную телескопическую конструкцию, состоящую из наружной и внутренней труб. Верхняя труба изготовлена из стеклоткани марки Т13, пропитанной лаком ЭП-5122. Внутренняя труба изготовлена из алюминиевого сплава 65ХЗД1Т или 65ХЗАМг6М. Прицельное приспособление состоит из подпружиненных мушки и диоптра.

Мушка имеет оправу, в пазы которой вставляется собственно мушка, представляющая собой прозрачное стекло с нанесёнными марками и цифрами «5», «10», «15», «20», которые соответствуют дальностям стрельбы 50, 100, 150 и 200 метров (на одном из первых вариантов РПГ-18 использовалась металлическая прицельная планка). На уровне вершины прицельной марки «15» с обеих сторон нанесены горизонтальные штрихи, которые могут использоваться для определения дальности до танка.

Определение дальности осуществляется следующим образом:
- если горизонтальные штрихи вписываются в ширину фронтальной проекции танка, то до цели 150 м,
- если горизонтальные штрихи меньше ширины фронтальной проекции танка, то до цели менее 150 м,
- если горизонтальные штрихи больше ширины фронтальной проекции танка, то до цели более 150 м.

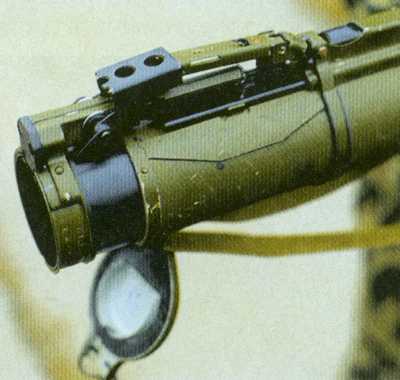

Кроме того, на предохранительной стойке имеются два близко расположенных друг к другу диоптрийных отверстия: верхнее - для прицеливания при температуре воздуха от 0°С до -50°С, нижнее - для прицеливания при температуре воздуха от 0°С до +50°С. Верхнее или нижнее диоптрийные отверстия перекрываются шторкой, для чего её нижний изогнутый конец фиксируется в крайних положениях («-» или «+») с помощью фигурного паза, имеющегося в средней части диоптра. Для ведения прицельной стрельбы в условиях ограниченной видимости на дальность 70 м (в середину цели) на оправе вверху над стеклом имеется мушка, а на верхнем торце предохранительной стойки - прямоугольная прорезь.

Для перевода «Мухи» в боевое положение необходимо открыть заднюю крышку и раздвинуть трубы ло упора.

Разрывной заряд из ВВ марки «Окфол» располагается в головной части гранаты.

Реактивный двигатель имеет одношашечный реактивный заряд из пороха ППК-5.

Для перевода «Мухи» из походного положения в боевое необходимо открыть заднюю крышку и раздвинуть трубы до упора, при этом передняя крышка откроется, а предохранительная стойка с диоптром и мушка займут вертикальное положение.

Для взведения ударного механизма следует повернуть предохранительную стойку вниз до упора и затем отпустить её. Производство выстрела осуществляется нажатием на спусковой рычаг шептала. После перевода в боевое положение (в случае неизрасходования) РПГ-18 предписывается разрядить выстрелом в сторону противника.

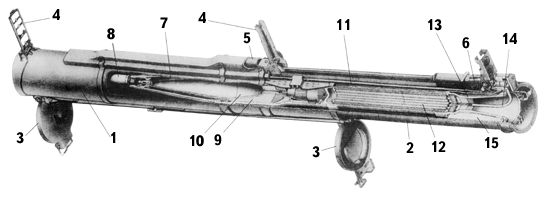

РПГ-18 «Муха»

1-наружная труба, 2 - выдвижная труба, 3-передняя и задняя защитные крышки, 4-прицельное приспособление, 5-спусковое устройство, 6-ударный механизм, 7-головная часть гранаты, 8-взрыватель, 9-заряд ВВ, 10-кумулятивная воронка, 11-реактивный двигатель, 12-пороховой заряд двигателя, 13-сопло двигателя, 14-огнепроводная трубка, 15-перья хвостового стабилизатора.

Граната в полете

1-головная часть, 2-реактивный двигатель, 3-стабилизатор

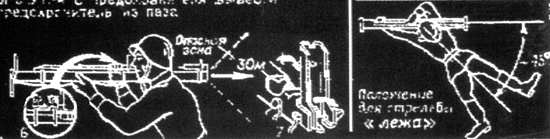

Инструкция по применению
