Валерий Шилин

В прошлом декабре мне представился случай испытать два новые изделия, разработанные «Ижмашем»: АК-107 и АК-108.

Авторы данной разработки Юрий Константинович Александров и Валерий Николаевич Паранин подробно ознакомили с особенностями конструкции автоматов. Собственно, данные образцы представляют собой версию более ранних разработок Александрова, «вписанных» в фурнитуру автоматов Калашникова. По правде сказать, я уже был знаком с моделями Александрова АЛ-4 и АЛ-7, но автомат Александрова - Калашникова видел впервые.

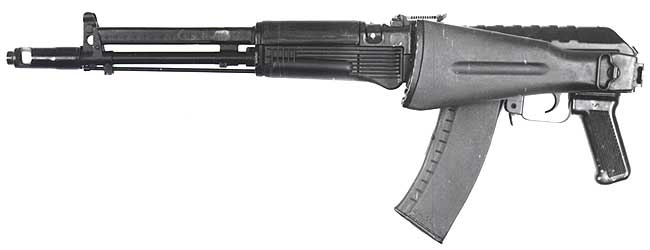

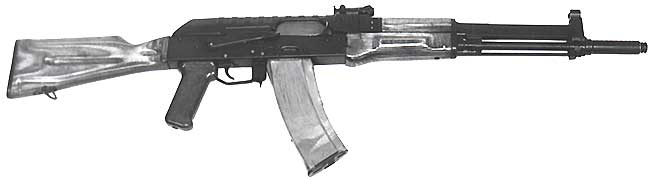

Даже невооруженным глазом заметно, как сильно эти образцы смахивают на своего старшего собрата АК74М. Но это только внешнее сходство. По своей конструктивной схеме, по принципу работы автоматики перед вами действительно новое изобретение.

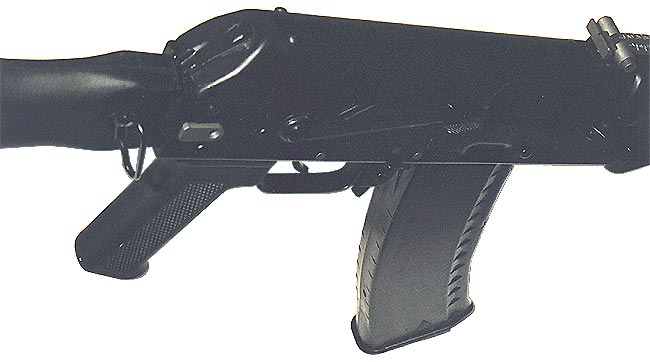

Крышка коробки крепится к самой коробке сзади при помощи рычага, а не типичной для всех АК кнопкой возвратного механизма. Спереди на крышке расположено заднее прицельное устройство. Своим выступом оно входит в паз на ствольной накладке и тем самым закрепляет крышку в передней точке - метод также отличительный от штатного автомата. Геометрия окна выбрасывателя отработанной гильзы также своя: более короткая со скосом в задней и передней части. Это объясняется тем, что ход подвижных деталей АК-107 и АК-108 короче, чем у обычного «Калашникова». В результате, темп огня в автоматическом режиме возрастает с 600 до 850 и даже 900 выстрелов в минуту. От основания мушки до ствольной накладки проходит кожух газового двигателя, интегрированный со ствольной накладкой.

Автоматы, сделанные под патрон 5,45х39 (АК-107) и 5,56х45 мм (АК-108), состоят из следующих основных деталей и узлов:

крышки коробки, выполненной из листовой стали толщиной 0,7 мм;

газовой камеры со стальным кожухом;

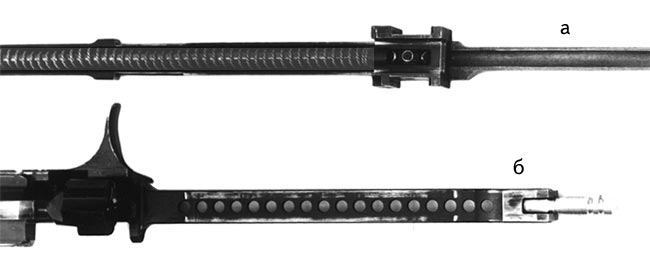

верхней планки с поршнем, синхронизирующей шестерней и возвратным механизмом;

затворной рамы с нижней планкой и вторым газовым поршнем;

возвратного механизма затворной группы;

затвора;

ствола с вкладышем;

ложи со ствольными накладками;

ударно-спускового механизма;

магазина

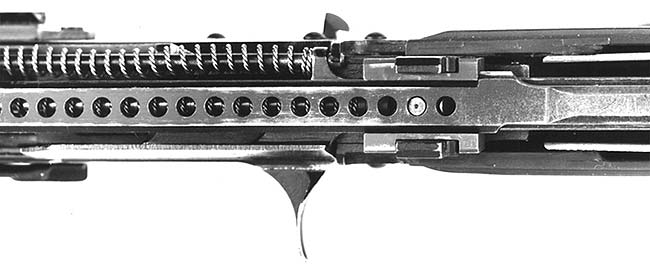

Основное и главное отличие изделий заключается в наличии механизма сбалансированной автоматики. Рассмотрим его более подробно. Основным принципом работы автоматов АК-107 и АК-108 является использование энергии газов сгорания порохов, когда часть газов направляется из канала ствола в газовый двигатель. Если в штатном автомате газовая камера имеет один рабочий цилиндр и поршень, то тут работают два цилиндра и два поршня. При этом противоположное движение поршней синхронизируется при помощи шестерни.

При выстреле, давлением газа оба поршня приводятся в движение. Две массы, набирая инерцию движутся в противоположном направлении, и, достигая свои крайние точки, создают инерционные моменты с противоположными значениями, что, следуя законам физики, снижает силу отдачи. Под действием силы пружин возвратного механизма, и опять-таки через узел синхронизации, обе массы одновременно возвращаются в исходное положение. Импульс, генерируемый в момент наката, так же существенно редуцируется. Затвор при этом извлекает из магазина очередной патрон и запирает его в патроннике. Детали УСМ становятся в боевое положение.

Автоматы стреляют в трех режимах: «АВ» - автоматическим огнем (первое положение переводчика после предохранения); «3» - короткой очередью с отсечкой трех патронов (среднее положение переводчика) и «ОД» - одиночным огнем, переводчик находится в крайнем нижнем положении. Если при стрельбе одиночными выстрелами и в автоматическом режиме УСМ работает так же, как и у автомата Калашникова, то для отсечки «3» на ось переводчика насаживается специальный зубчатый сегмент - сухарь - а попросту «трещотка», которая при каждом выстреле от одного до трех удерживает автоматическое шептало. Как только сделан третий выстрел, «трещотка» освобождает шептало и оно в свою очередь перехватывает курок и удерживает его до очередного нажатия спускового крючка. Очередным нажатием на спуск трехпатронный цикл вновь повторяется.

Что дает такая конструкция ? Для того, чтобы это оценить на практике, конечно следует самому пострелять, но поверьте на слово: новый автомат дает улучшение кучности стрельбы из неустойчивого положения стоя в 1,5 - 2,0 раза по сравнению со штатным АК74М. Весьма весомый аргумент!
