.....7,62-мм автомат AK-47 № 1. Опытный образец 1947 года (модель 1)

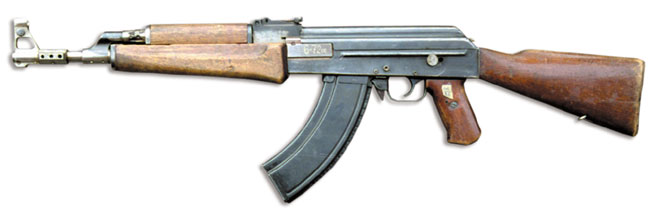

7,62-мм автомат AK-47 № 1. Вид слева.

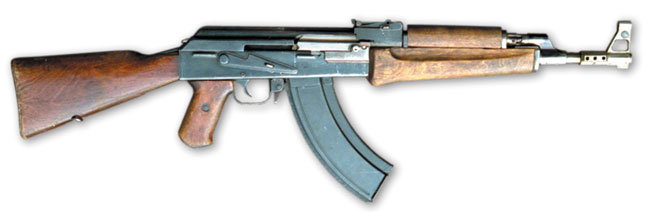

7,62-мм автомат AK-47 № 1. Вид справа.


Автоматика работает на принципе отвода пороховых газов из канала ствола с длинным ходом поршня. Шток с поршнем соединены резьбой с затворной рамой и фиксируются штифтом. Ствольная ко робка штампованная, в передней ее части жестко прикреплен вкладыш, при помощи которого осуществлено соединение ствольной коробки со стволом. На вкладыше имеются боевые упоры, обеспечивающие запирание канала ствола затвором. Ударно-спусковой механизм рассчитан для ведения одиночного и автоматического огня. Предохранитель одновременно выполняет функцию переводчика огня; он размещен на ствольной коробке справа. Газовая камора без регулятора, рукоятка затвора размещена справа. На дульной части ствола, справа и слева, по три круглых отверстия диаметром 3,4 мм, вьполняющих функцию дульного тормоза-компенсатора.

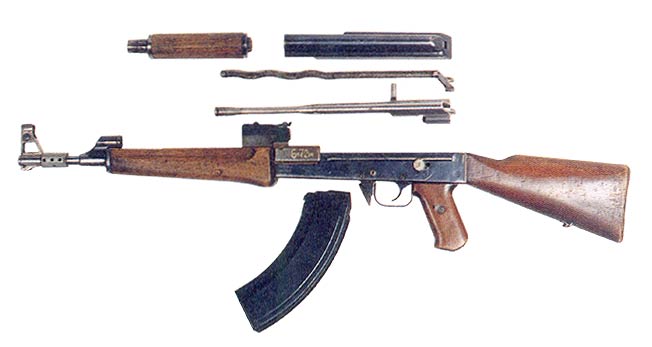

7,62-мм автомат AK-47 № 1. Неполная разборка


Тактико-технические характеристики
Патрон 7,62х41 обр. 1943 г.
Длина ствола 400 мм
Общая длина 845 мм
Емкость магазина 30 патронов
Прицельная дальность 800 м
Масса без патронов 4408 r
Материал: ВИМАИВ и ВС, журнал «Ружье. Оружие и амуниция» № 5-6/97, журнал «Калашников» Пилотный номер
