30-мм ШЕСТИСТВОЛЬНЫЕ АВТОМАТИЧЕСКИЕ УСТАНОВКИ АК-630 и АК-630М

Пюектирование 30-мм шестистволь-юй установки было начато по Пос-ановлению № 801-274 от 15.07.1963 г. и тактико-техническому заданию, утвержденному зам. главкома ВМФ 22.02.1963 г. Разработчиком установки и головным по системе назначили ЦКИБ СОО — Центральное конструкторское испытательное бюро спортивно-охотничьего оружия (главный конструктор — Кнебельман М. С.), автомата — конструкторское бюро приборостроения (главный конструктор — Грязев В. П.), радиолокационной системы управления «Вымпел» МР-123 — КБ завода «Топаз» (главный конструктор — Егоров В. П.), гидропривода Д-213 — филиал ЦНИИ-173(В настоящее время ВНИИ «Сигнал»).

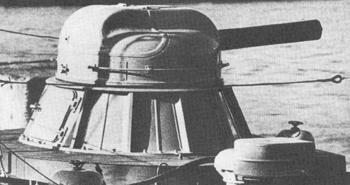

30-мм шестиствольная установка АК-630М

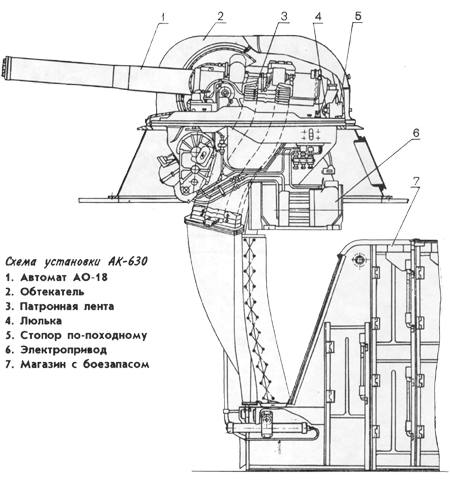

Конструкторами КБП Грязевым В. П. и Шипуновым А. Г. был спроектирован шестиствольный автомат АО-18. Шесть стволов, заключенных в блок, имеют единую автоматику. Характерной особенностью является непрерывная работа автоматики в процессе стрельбы, которая обеспечивается газоотводным двигателем, использующим энергию пороховых газов, подводимых поочередно из каналов стволов в его газовую камеру, благодаря чему отпадает надобность в дополнительном источнике энергии. Два поршня двигателя, связанные единым штоком, совершая под действием пороховых газов возвратно-поступательное движение, через кривошипно-шатунный механизм и шестеренчатую передачу затыльника обеспечивают вращательное движение блока стволов. За один ход поршней (один выстрел) блок стволов поворачивается на 60 град. Шесть одинаковых затворов, размещенных в продольных пазах центральной звезды, имея принудительное возвратно-поступательное движение, обеспечиваемое замкнутым винтовым копир-ным устройством, осуществляют досылание патрона, запирание канала ствола, выстрел и экстрактирование гильзы или осечного патрона.

Наличие вращающегося блока стволов с общей автоматикой дает возможность максимально совместить по времени операции перезаряжания и тем самым получить высокий темл стрельбы.

Питание автомата — непрерывное ленточное. Лента состоит из стальных звеньев, расщепляющихся при стрельбе. Лента подается из магазина, который первоначально был плоским (затем ввели круглый магазин). Забегая вперед, скажем, что установки с плоским магазином до принятия на вооружение имели индекс А-213, а затем АК-630, а установки с круглым магазином — А-213М и АК-630М соответственно. Оба магазина (в окончательном варианте) вмещают по 2000 патронов в ленте. На части кораблей с установками АК-630М в барбете кроме круглого магазина размещается бункер с дополнительным боекомплектом на 1000 патронов, снаряженных в ленту.

При темпе стрельбы 5000 выстр./мин. серьезной проблемой становится охлаждение стволов. Было испытано несколько способов охлаждения, в том числе изготовлен и отстрелян специальный патрон с охлаждающей жидкостью. В окончательном варианте отказались от всех способов внутреннего охлаждения ствола и оставили только наружное охлаждение, которое происходит путем прогонки дистилированной воды или антифриза между кожухом и стволами.

Наведение установки осуществляется системой электрогидравлических приводов А213 для корабельных сетей питанием 220 В, 400 Гц, и Д213-50 для корабельных сетей 380 В, 50 Гц.

Приводы обеспечивают автоматическое слежение за целью с ошибками, не превышающими 3—4 т. д.(т.д. — точек дальномера)

Сверху над вращающейся частью установки надет обтекатель из стеклопластика, который служит для защиты механизмов от заливания морской водой и от атмосферных осадков.

Артиллерийский комплекс «А-213-Вымпел-А», являющийся средством самообороны кораблей, может быть использован для поражения воздушных целей на наклонной дальности до 4000 м и легких надводных сил противника на дистанциях до 5000 м.

Система МР-123 «Вымпел» обеспечивает управление одной или одновременно двумя артустановками 30-мм калибра или двумя разнокалиберными (30 и 57 мм) артустановками.

В системе ПУС имеется телевизир, обеспечивающий наблюдение за морской целью типа катера пр.205 на дистанции до 7,5 км и воздушной целью типа истребитель МиГ-21 на дистанции до 7 км (в зависимости от погодных условий).

На случай выхода из строя РАС, в системе «Вымпел» предусмотрен резервный пост управления стрельбой в виде визирной колонки с кольцевым (коллиматорным) прицелом. Этот пост управления является основным при расстреле плавающих мин и при стрельбе артустановок А-213, находящихся на десантных кораблях, по открытым береговым целям при высадке десанта.

Артустановка А-213 при боевом использовании полностью автоматизирована. Все операции по включению и выключению электропитания и системы охлаждения, управлению приводами наведения и стопором по-походному, наблюдению за работой систем артустановки и расходом боеприпаса, заряжанию автомата, а также открытию и прекращению огня производятся дистанционно с центрального поста управления.

Заводские испытания первых двух образцов А-213 были начаты в конце 1964 года на полигоне завода № 535 и продолжались с перерывами до 30 марта 1966 года.

Государственные корабельные испытания АУ А-213 были начаты 18 мая 1971 года в районе Севастополя на экспериментальном катере пр.205ПЭ (заводской № 110).

В связи с недостатками системы МР-123 «Вымпел» 20 октября 1971 года испытания были прерваны. После доработки системы «Вымпел» испытания продолжены с 29 марта по 20 сентября 1972 года.

Интересно, что в ходе испытаний на катере, заводской № 110, система «Вымпел» управляла стрельбой как А-213, так и 57мм двухорудийной автоматической установки АК-725.

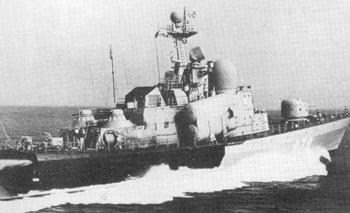

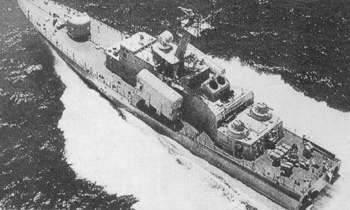

На корме катера Пр. 1241 «Молния» 2 30-мм автоматические установки АК-630М с шестиствольной пушкой АО-18 и боекомплектом по 2000 снарядов

Вот один из эпизодов испытаний — стрельба 18 августа 1972 года по управляемой воздушной мишени Ла-17М. Огонь по мишени вела только А-213, управляемая системой «Вымпел». АУ АК-725 не стреляла, так как была вне стрельбовых углов. Скорость цели — 230 м/с, высота — 1050 м. Огонь по Ла-17М был открыт на максимальной текущей наклонной дальности, равной 5062 м (упрежденная точка встречи 3800). Было проведено три очереди — 32, 39 и 42 выстрела с перерывами между ними по 3 сек., а на текущей дистанции 2220 м открыт непрерывный огонь и произведено 542 выстрела. Всего стрельба длилась 17 секунд и израсходовано 665 выстрелов. Цель была поражена и упала в море в 10 км от катера.

Стрельба 22 августа 1972. года была менее удачна. По мишени Ла-17М, летящей на высоте 1200 м со скоростью 230 м/с, вели огонь обе установки, управляемые «Вымпелом». Стрельба начата на максимальной текущей наклонной дальности около 5 км (упрежденная точка встречи 3700 м). А-213 сделала две очереди 40 и 44 выстрела с перерывом в 3 сек., а 57-мм АК-725 — 30 выстрелов, после чего пропало бортовое питание катера, и стрельба обеих установок прекратилась. Тем не менее мишень была повреждена, так как перестала слушаться радиокоманд, поэтому стрельба зачтена на «отлично». А мишень добили истребители МиГ-19.

Кроме Ла-17М в качестве мишеней применялись и низколетящие малоразмерные мишени РМ-15.

По результатам испытаний для стрельбы по скоростным воздушным целям в МР-123 был введен режим стрельбы: 4—5 очередей по 20—25 выстрелов каждая с предельной дальности и очередь в 400 выстрелов на дистанции наиболее эффективного поражения, с перерывом между очередями 3—5 секунд.

По результатам испытаний 1972 года комплекс был вновь доработан и снова испытан с 4 июня по 23 августа 1973 года. Официально же А-213 принята на вооружение под индексом АК-630 приказом главкома ВМФ № 05 от 6 января 1976 года.

Как уже отмечалось, АУ АК-630 имела плоский магазин, но в связи с необходимостью уменьшения габаритов ее подбашенного помещения для обеспечения более рационального размещения АУ на вновь строящихся кораблях был спроектирован круглый магазин. АУ с круглым магазином получила индекс А-213М, все остальные узлы и тактико-технические характеристики ее не изменились по сравнению с А-213.

Опытный образец А-213М прошел заводские и полигонные испытания, по результатам которых А-213М была доработана и в 1972 году запущена в серийное производство.

С 16 ноября по 7 декабря 1979 года на Балтийском море были проведены Государственные корабельные испытания А-213М с ПУС МР-123/176( Модернизированная система МР-123, способная управлять огнем двух АК-630 или одной АК-630 и одной 76-мм установкой АК-176). АУ А-213 установили на головном ракетном катере пр.1241-1 (заводской № 401).

Официально А-213М принята на вооружение приказом главкома ВМФ № 0189 от 26.08.1980 г. под названием АК-630М

Серийное производство А-213 (АК-630) и А-213М (АК-630М) велось на заводе № 535 в Туле. В 1969 году было изготовлено 4 штуки, в 1970 году — 12, в 1971 году — 14, в 1972 году - 37 и т. д.

Размещение АУ АК-630 и АК-630М предусматривалось более чем на сорока проектах различных кораблей от авианесущих крейсеров пр. 1143 и атомного крейсера «Киров» до ракетных катеров.

В ходе модернизации эти АУ получили и корабли старой постройки: крейсера пр.686ис «Жданов» и «Сенявин», БПК пр.61М и другие.
