Юрий
Понаморев
В
конце 50-х
годов
американский
конструктор
Eugene Stoner (Юджин
Стоунер)
разработал
легкую
штурмовую
винтовку Ml 6
«девичестве»
AR-15 (по
названию
фирмы-разработчика
Armalit) родилась не
вовремя. К
тому же
заложенные
в ее
конструкцию
недостатки
растянули
процесс
принятия на
вооружение
на долгие
годы.
![](m16image01/r039701.jpg) |
1 – M16A1, 2 – M16A2 |
Новая
концепция
стрелкового
комплекса,
суть
которой
заключалась
в разработке
легкой
малокалиберной
штурмовой
винтовки,
получила
путевку в
жизнь после
того, как в 1957 г.
армией США
была принята
на
вооружение
7,62-мм
винтовка М14.
Низкая
эффективность
огня М14 по
сути дела
создала
прецедент
перевооружения
армии
основным
оружием
менее чем за
10 лет.
Решение о
переходе на
малый
калибр
можно смело
назвать
революционным.
И хотя споры
между
сторонниками
и
противниками
малого
калибра даже
среди
специалистов
не утихают
до сих пор,
нужно
отметить,
что своим
появлением
на свет 5,45-мм
АК74 обязан
именно AR-15.
В 1959 г.
фирма Colt
покупает
праве на
производство
AR-15 у фирмы Armalite и
начинает
производство
коммерческого
варианта
винтовки,
одновременно
представляя
ее для
широких
конкурсных
сравнительных
испытаний
по выбору
перспективной
армейской
винтовки по
программе Salvo.
Существенно
обойдя
конкурентов
(М14, AR-18, Stoner 63, и G3M) по
основным
боевым
характеристикам
AR-15 осенью 1961 г.
отправляется
в Южный
Вьетнам на
войсковые
испытания.
Полностью
удовлетворив
всем
предъявляемым
требованиям,
15 мая 1962 г. она
была принята
на
вооружение
ВВС под
индексом Ml6.
![](m16image01/r039702.jpg) |

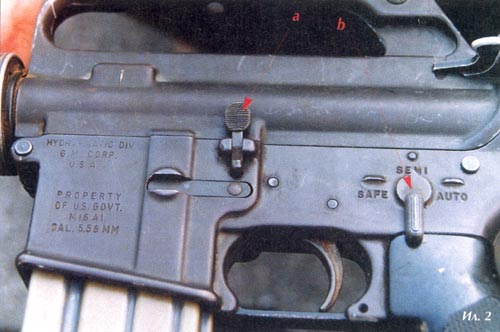

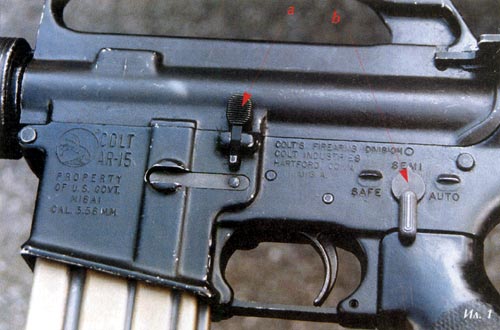

Ил. 1. Ил. 2.
Винтовки
М16А1,
произведенные
на
различных
предприятиях
(COLT INDUSTRIES и G.М, CORP.). a -
кнопка
затворной
задержки, b -
переводчик
режимов
огня. |
![](m16image01/r039703.jpg) |
Армия
осторожничала.
В 1963 г. был
заключен
контракт с
фирмой Colt на
поставку 85 000
винтовок Ml 6
для опытной
эксплуатации
в различных
родах войск.
Все
винтовки
были
отправлены
во Вьетнам. В
это же время
М16 проходит
тестирование
в различных
климатических
зонах.
Выявляются
два
основных
недостатка:
при шаге
нарезов 356 мм в
арктических
условиях,
где воздух
обладает
большей
плотностью,
5,56-мм пуля
теряет
стабилизацию.
Кроме того,
независимая
рукоятка
перезаряжания
исключает
докры-вание
затвора при
загрязнении.
В результате
шаг нарезов
было решено
уменьшить
до 305 мм (при
этом
несколько
уменьшилось
убойное
действие
пули), а для
принудительного
докрывания
затвора в
приливе с
правой
стороны
стенки
ствольной
коробки была
введена
кнопка,
взаимодействующая
с зубчатой
рейкой
стебля
затвора.
![](m16image01/r039704.jpg) |

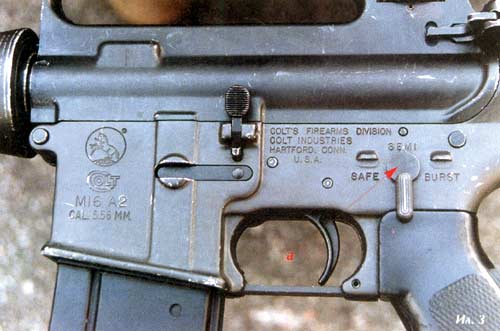

Ил. 3.
Винтовка
М16А2
производства
COLT. Переводчик
режимов огня
а у М16А2
вместо
положения "auto" у
М16А1
(автоматический
огонь) имеет
положение "burst"
'фиксированные
очереди по 3
патрона). |
С
этими
изменениями
винтовка
получила
обозначение
ХМ16Е1 и 27
февраля 1967 г.
была принята
на
вооружение
под индексом
М16А1. Для
широкого
оснащения
сухопутных
войск, ВВС и
морской
пехоты,
находящихся
во Вьетнаме,
министерство
обороны США
заказало
более 700 тыс.
винтовок со
сроком
выполнения
заказа уже к
концу 1967 г. Это
вынудило
фирму Colt
разместить
заказы на
производство
винтовок в
фирмах Hydramatic Division of General
Motor Corporation и Harrington & Richardson. В
обороте
можно
встретить
винтовки
М16А1,
произведенные
в Сингапуре,
Южной Корее
и
Филиппинах
по лицензии
фирмы Colt, при
этом
маркировка
на их
спусковых
коробках
произведена
на
соответствующих
государственных
языках.
![](m16image01/r039705.jpg) |

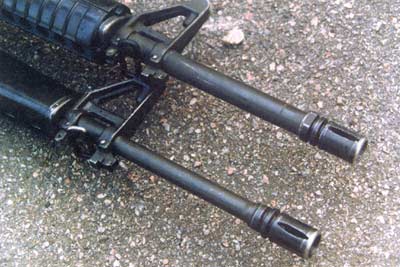

У М16A2
(вверху)
ствол
значительно
тяжелее, ÷ем
у М16А1.
Шелевой
пламегаситель
выполняет
фукцию
компенсатора
(внизу
отсутствуют
две щелевые
прорези). |
Форсирование
производства
М16А1 связано
как с
положительными
результатами
ее боевого
применения
во Вьетнаме
и
прекращением
производства
винтовки Ml 4,
так и с
нежеланием
использовать
устаревшую
винтовку Ml. В
то же время
опыт боевой
эксплуатации
выявил ряд
серьезных
конструктивных
недостатков
винтовки
М16А1,
послуживших
поводом для
создания
специальной
комиссии,
назначенной
конгрессом
США для
установления
причин
неудовлетворительной
работы
автоматики
винтовки.
После
пятимесячных
исследований,
проведенных
непосредственно
во Вьетнаме,
комиссия
пришла к
выводу, что
задержки в
стрельбе
происходят в
том числе и
из-за
недостаточной
обученности
солдат и
плохого
повседневного
ухода.
Однако
главной
причиной
является
замена
марки пороха
в патронах IMR 4475
на WC 846,
произведенная
в марте 1964 г.
Тогда же
фирме Colt было
разрешено
испытывать
винтовки
патронами с
порохом IMR, т.к.
половина
выпускаемых
винтовок не
выдерживала
приемосдаточных
испытаний
при стрельбе
патронами с
порохом WC 846.
Тем не менее
армия
продолжала
поставлять
во Вьетнам
большое
количество
патронов с
этим
порохом, что
было оценено
комиссией
как
«преступная
халатность».
![](m16image01/r039706.jpg) |
![](m16image01/r039707.jpg) |
Подпружиненная
защитная
крышка
предохраняет
механизм Ml6
от попадания
пыли и грязи,
первых
выпусков.
Открывается
автоматически
при движении
затвора
назад. |
..Затыльники
прикладов
(сверху вниз)
М16А1, ..М16А2
и M16А1 первых
выпусков |
Вышеуказанная
замена
марки пороха
была
произведена
из-за
невозможности
производства
большого
объема
быстрогорящего
пороха IMR (в
связи с
большим
отходом в
брак) и
стремлением
к
унификации
порохов 5,56- и
7,62-мм патронов,
а так же
потому, что
температура
пороховых
газов
сферического
медленногорящего
пороха WC 846
ниже, что
приводит к
повышению
ресурса
ствола.
Снаряжение
патронов
порохом WC 846
привело к
увеличению
импульса
пороховых
газов,
действующего
на стебель
затвора.
Максимальное
давление
этого
пороха ниже,
чем у IMR. В то же
время
начальная
скорость
пули
одинакова,
следовательно,
давление в
стволе у
газоотводного
отверстия
выше.
Ml6
рассчитана
на раннее
отпирание
затвора при
давлении 700-840
кг/см2. При
увеличенном
импульсе
пороховых
газов
отпирание
затвора
происходит
при большем
давлении.
Это приводит
к
заклиниванию
гильзы в
патроннике.
Взаимодействие
остатков
продуктов
горения с
влагой,
адсорбируемой
из воздуха,
приводит к
образованию
кислот,
вызывающих
интенсивную
коррозию
патронника,
что так же
способствует
заклиниванию
гильз и их
поперечным
разрывам.
Причина
невыбрасывания
гильз
-попадание
несгоревших
остатков
пороха и
мелких
стружек,
соскабливаемых
с гильз, на
захваты
выбрасывателя,
что приводит
к
соскальзыванию
зацепа
выбрасывателя
с закраины
гильзы.
Повышение
импульса
отдачи
затвора
привело к
повышению
темпа
стрельбы до 1000
выстр./мин
(при
допустимой
норме - 850
выстр./мин).
Это
стало
причиной
появления
задержек
типа
«пропуск
подачи
патрона» и
«неправильная
подача
патрона».
![](m16image01/r039708.jpg) |
«Знаменитый»
докрыватель
затвора М16.
При недоходе
затвора в
крайнее
переднее
положение,
необходимо
дослать его
вперед
(докрыть)
многократно
нажимая на
кнопку (а). |
Кроме того,
оказалось,
что
малокалиберные
стволы (до 6 мм)
обладают
капиллярностью,
удерживая
воду
(конденсированные
водяные пары)
в канале
ствола,
которая при
стрельбе
вызывает
повышение
давления
пороховых
газов даже
до величины,
достаточной
для разрыва
ствола. Вода
вытекает из
канала
ствола
оружия, если
винтовку
повернуть
дульной
частью вниз
и приоткрыть
затвор.
чтобы
избежать
попадания
влаги в
ствол,
рекомендуется
пользоваться
дульными
колпачками.
![](m16image01/r039709.jpg) |

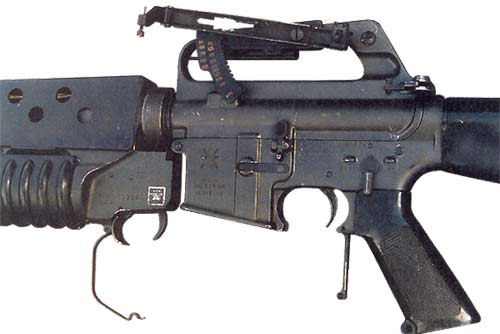

Спусковые
скобы М16 и
подствольного
гранатомета
М203
откидываются
вниз для
стрельбы в
зимних
перчатках. |
С целью
устранения
этих
недостатков
был проведен
целый ряд
мероприятий:
-изменена
конструкция
направляющей
возвратной
пружины, она
стала
выполняться
в виде
буфера
противоотскока
(буфер
амортизирует
удар
подвижных
частей в
заднем
положении и
уменьшает
скорость их
наката,
снижая темп
стрельбы до
допустимой
нормы);
-патронник
хромируется,
что
исключает
его коррозию
и облегчает
чистку;
-в ЗИП
винтовки
введен
извлекатель
для
извлечения
остатков
гильзы при
поперечном
обрыве;
-для
уменьшения
трения
подвижных
частей
стала
использоваться
специальная
смазка;
-продолжительность
обучения
солдат по
уходу за
винтовкой
увеличена с
10,5 до 26,5 ÷аса;

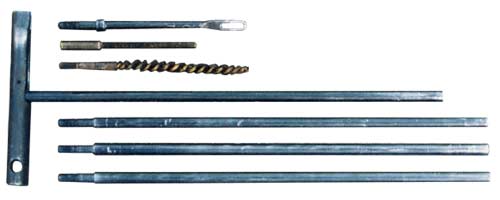

-в
комплект
винтовки
введен
четырехколенный
шомпол для
чистки
винтовки и
выбивания
гильз из
патронника,
шомпол
размещается
в гнезде
затыльника
приклада
чистка
стволов
винтовок
более
раннего
изготовления
производилась
с помощью
капронового
шнура с
металлическим
наконечником,
пропускаемым
в ствол и
протягиваемым
вместе с
ветошью
движением
«на себя»).
![](m16image01/r039710.jpg) |
Предохранитель
подствольного
гранатомета
М203. |
Итак, что же
представляет
из себя
винтовка М16
(М16А1), ставшая
с одной
стороны
предметом
хвалебных
отзывов и с
другой -
объектом
разбирательств
многочисленных
комиссий.
Автоматика
винтовки
работает на
принципе
отвода
части
пороховых
газов из
канала
ствола по
длинному
газопроводу.
Пороховые
газы из
газовой
каморы
(одновременно
являющейся и
основанием
мушки) по
трубке,
изготовленной
из
нержавеющей
стали,
попадает
непосредственно
в ствольную
коробку,
воздействуя
на поршень,
укрепленный
на стебле
затвора.
Стебель
отходит
назад,
поворачивая
остов
затвора на 20°.
Происходит
отпирание
затвора при
высоком
остаточном
давлении
пороховых
газов (700-840
кг/см2)
которое
выталкивает
гильзу из
патронника,
сообщая
дополнительную
энергию
подвижным
частям, что
допускает
снижение их
веса.
Поэтому
надежность
работы
автоматики
винтовки
зависит от
постоянства
остаточного
давления и
от
коэффициентов
трения в
механизме.
![](m16image01/r039711.jpg) |

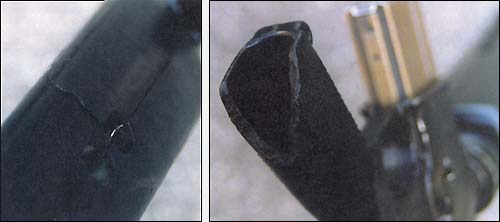

На цевье и
рукоятке М16А1
видны
повреждения
(трещина и
скол),
полученные
в процессе
эксплуатации
винтовки. |
Выбранная
схема
работы
автоматики,
с точки
зрения
обеспечения
безотказной
работы,
малоперспективна,
т.к. в отличие
от системы
АК,
работающем
в
импульсивном
режиме
(пороховые
газы
воздействуют
на поршень
непосредственно
в газовой
каморе, после
чего
большая их
часть
стравливается
через
отверстие в
газовой
трубке или
газовой
каморы),
способствует
более
сильному
загрязнению
подвижных
частей и
узла
запирания
продуктами
горения
порохового
заряда.
Запирание
канала
ствола
осуществляется
поворотом
затвора с
помощью
копирного
паза стебля
затвора на
семь боевых
упоров.
Извлечение
стреляной
гильзы
производится
с помощью
подпружиненного
выбрасывателя,
отражение -
подпружиненным
отражателем,
расположенным
в чашечке
затвора.
Ударно-спусковой
механизм
куркового
типа
позволяет
ведение
стрельбы
одиночными
выстрелами
и очередями.
Возвратная
пружина
расположена
в полости
приклада.
Питание
патронами
осуществляется
из
отъемного
коробчатого
магазина.
После
израсходования
всех
патронов
затвор
остается в
крайнем
заднем
положении
на
затворной
задержке,
имеющей
наружный
орган
управления
на левой
стороне
спусковой
коробки.
Прицел
диоптри÷еский
с перекидным
целиком на
две
дистанции.
Основание
диоптра
служит
рукояткой
для
переноски
винтовки и
базой для
крепления
ночного и
оптического
прицелов.
Планка
перезаряжания
-
независимая,
способна
перемещать
стебель
затвора
только
назад.
![](m16image01/r039712.jpg) |

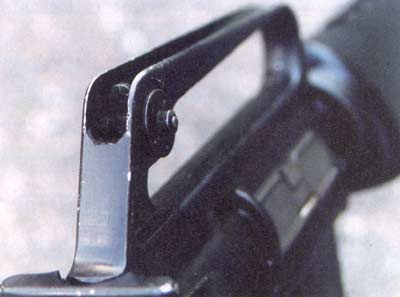

Целик М16А1
перекидной.
Имеет
установки
на две
дистанции -
до 200 м и до 450 м. |
Ствольная и
спусковая
коробки
изготовлены
из
алюминиевого
сплава и,
особенно в
условиях
тропиков,
подвержены
коррозии
(по-видимому
электрохимической
природы из-за
взаимодействия
стальных и
алюминиевых
деталей).
Приведение
винтовки к
нормальному
бою
осуществляется
перемещением
(ввинчиванием
-
вывинчиванием)
мушки по
вертикали и
перемещением
целика по
горизонтали
с помощью
ходового
винта на
правой
стороне
рукоятки для
переноски
винтовки.
Цевье,
состоящее
из правой и
левой
пластмассовых
ствольных
накладок
имеет
теплоизолирующий
экран и
треугольное
сечение с
основанием
треугольника
в нижней
части очень
удобное при
стрельбе «с
руки».
Гильзовыводное
окно
ствольной
коробки
закрывается
пылезащитным
щитком с
защелкой и
автоматически
открывается
при
заряжании
винтовки.
Обобщив
20-летний опыт
эксплуатации
винтовки в 1982
г. была
проведена ее
модернизация
в
соответствии
с
современными
требованиями
применения.
Так,
для
обеспечения
требуемого
пробивного
действия по
целям,
защищенным
средствами
индивидуальной
бронезащиты
(СИБ) был
принят и
стандартизован
в рамках
НАТО патрон
М885 с пулей,
имеющей
стальной
сердечник.
Применение
более
длинной
пули
обусловило
уменьшение
шага
нарезов до 178
мм. При этом
обеспечена
возможность
применения
старого
патрона М193
несколько
уменьшив
при этом
убойное
действие
его пули. Для
обеспечения
более
интенсивной
стрельбы
ствол
утяжелен.
Пламегаситель
стал
выполнять
функцию
компенсатора
(отсутствуют
две щелевых
прорези в
нижней
части).
Введен
механизм
установки
дальности
стрельбы до 800
м с шагом 100 м.
Одно
отверстие
перекидного
целика
рассчитано
на ведение
стрельбы в
дневных
условиях,
другое,
большего
диаметра, -
для стрельбы
в сумерках
на
дальность до
200 м.
![](m16image01/r039713.jpg) |
![](m16image01/r039714.jpg) |
На М16А2
установка
дальности
осуществляется
маховичком
(а) с
шагом 100 м. |
Боковые
поправки
вводятся с
помощью
маховичка
(b). .. |
![](m16image01/r039715.jpg) |
Отверстие
большого
диаметра для
стрельбы в
условиях
пониженной
освещенности
(слева). |
На
правой
стороне
ствольной
коробки
появился
выступ -
дефлектор,
для
отражения
стреляных
гильз при
стрельбе с
левого плеча
во
избежание
попадания
их в лицо
стрелка.
Для
удобства
удержания
винтовки
при стрельбе
очередями «с
руки» на
пистолетной
рукоятке
имеется упор
среднего
пальца.
Так
как
пластмассовые
детали М16А1
часто не
выдерживали
даже
щадящего
режима
эксплуатации,
приклад и
цевье
изготовлены
из
ударопрочного
полиамида
типа
отечественного
ПА6С, причем
обе
половинки
цевья
взаимозаменяемы.
Толчком к
использованию
полиамида
послужили
образцы АК74 с
пластмассовыми
деталями,
захваченные
моджахедами
в
Афганистане.
Для
обеспечения
большей
комфортности
при стрельбе
из М16А2
увеличена
площадь и
длина
приклада.
Ударно-спусковой
механизм
рассчитан
на ведение
стрельбы
одиночными
выстрелами
и
фиксированными
очередями (по 3
выстрела).
![](m16image01/r039716.jpg) |
Штатные
магазины
М16А1 на 20
патронов и
М16А2 на 30
патронов.
Магазины
могут
применяться
с любыми
модификациями
Ml6 (слева).
Патроны 5,56х45 (.223
Remington) к Ml 6 (справа).
|
Несмотря на
довольно
значительную
модернизацию,
на
сегодняшний
день М16А2
представляет
собой
неперспективную
модель,
уступающую
отечественному
АК74М по
безотказности,
кучности
стрельбы
очередями,
пробивному
действию и
компактности.
Первые
трофейные
винтовки Ml6
попали в
испытательные
организации
министерства
обороны и
Оборонпрома
СССР уже в
конце 1967 г.
Проведенные
испытания
выявили ряд
положительных
качеств.
Среди них -
высокое
убойное
действие
пули,
хорошие
эргономические
показатели,
достаточно
высокая
эффективность
огня на
требуемых
тактических
дистанциях,
значительное
снижение
веса
носимого
боекомплекта
(по
сравнению с
образцами
калибра 7,62 мм).
Но наряду с
этим
испытания
показали,
что
винтовка
отличается
чeрезвычайно
низкой
служебной
прочностью и
безотказностью
работы
автоматики
(особенно в
затрудненных
условиях).
Особо
подчеркивалось:
«... винтовка
не пригодна
к
рукопашному
бою, а
случайное
падение на
твердое
основание
может
привести к
невозможности
ее
дальнейшего
боевого
применения».
![](m16image01/r039717.jpg) |
Принадлежность
для чистки
М16. |
Специалистами-оружейниками
многих
стран, в том
числе и США,
винтовка Ml 6
даже после
последней
модернизации
считается
устаревшей.
Однако
многочисленные
попытки
разработки
новой
перспективной
штурмовой
винтовки
даже с
привлечением
на
конкурсные
испытания
образцов
иностранной
разработки,
не привели к
желаемому
результату.
По оценкам
специалистов
М16А2 будет
состоять на
вооружении
армии США
как минимум
до 2010 года.
Тактико-технические
характеристики
винтовок |
Характеристики
|
Модель
винтовки |
М16 |
М16А1 |
М16А2 |
Калибр, мм |
5,56 |
5,56 |
5,56 |
Применяемый
патрон |
М193
|
М193
|
М193,
М855 |
Масса с
магазином
без
патронов, кг
|
3,1 |
3,2 |
3,5 |
Длина, мм |
990 |
990 |
995 |
Длина
ствола, мм |
508 |
508 |
508 |
Число
нарезов |
6 |
6 |
6 |
Шаг
нарезов, мм
|
356 |
305 |
178 |
Начальная
скорость
пули, м/с |
990 |
990 |
990/95-
|
Прицельная
дальность, м
|
450 |
450 |
800 |
Темп
стрельбы,
выстр./мин. |
650-850
|
650-850
|
650-850
|
Боевая
скорострельность,
выстр./мин. |
|
одиночными
выстрелами
|
30-40 |
30-40 |
35-45 |
очередями |
50-70 |
50-70 |
60-80 |
Емкость
магазина,
патр. |
20 |
20 |
20,30 |
В
настоящее
время фирмой
Colt на базе М16А2
выпускается
8 моделей так
называемой
700-й серии:
Модель 701 -
коммерческий
вариант М16А2.
Модель 703 -
винтовка,
автоматика
которой
работает по
схеме «с
длинным
ходом
поршня» по
типу АК.
Модель 711 -
собственно
армейская
винтовка
М16А2.
Модель 723 -
карабин с
длиной
ствола 368 мм.
Модель 733 -
укороченный
автомат «Commando»
с длиной
ствола 292 мм.
Модель 741 -
вариант
винтовки с
утяжеленным
стволом и
сошкой «HBAR»
Модели 715 и 725 -
винтовка и
карабин,
изготавливаемые
по заказу
канадской
армии.
|
